智能量测开关
INTELLIGENT MEASURING SWITCH
—
ZKDM01系列智能量测开关是智焜能源将高精度测量、通讯、高精度时钟、事件报警、事件记录等功能进行融合研发出的一款模块化断路器，高度融合了三相智能电能表、用电信息采集器、计量箱智能监测终端等电力产品的核心功能，具备过载长延时、短路短延时和短路瞬时三段保护功能，同时还实现了电压、电流、功率、电能、功率因数等测量功能，支持RS485、HPLC、蓝牙等通讯方式，支持量测单元热拔插及互换，满足低压配电台区的线损分析和负荷数据分析，满足电网精细化管理要求。
图例：量测开关250A
应用场景
—
产品特点
—
◆ 智能量测开关具有过载长延时、短路瞬时、短路短延时三段保护功能，具有适用于塑料外壳式断路器的隔离功能。
保护功能
精确计量
安全可靠
多样通讯
绿色环保
热拔插及互换性
◆ 断路器内置高精度互感器，实时监测电网系统运行状态，测量包含电压、电流、频率、功率、功率因数等，精度等级可根据要求制定。
◆ 智能量测单元内嵌独立的保护、测量、通讯微处理器模块提高工作的可靠性；
◆ 具备独立的电源供电模块，断路器在无负载的情况下，确保断路器工作正常。

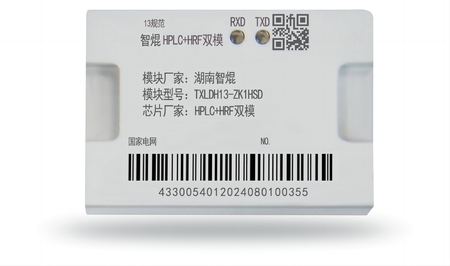

◆ 量测单元具备两路独立的RS485通讯接口，同时具有符合国网互联互通通信标准的HPLC模组，且兼容BLE4.2及以上版本的蓝牙通信。
◆ 量测单元支持热拔插，互换后校准数据不会丢失仍满足测量精度要求，不损坏测量单元及本体接口；
◆ 互感器防开路设计: 电子和机械双重防开路设计，防止量测单元热拔插时，互感器损坏和接触不良；
◆ 量测单元出厂前独立校准，现场更换免校准。
◆ 遵循绿色环保理念进行产品的设计和生产，断路器正常运行和短路分断时，不会产生有毒有害气体，符合GB/T26572-2021《电子电气产品中限用物质的限量要求》。
产品类型及含义
—
保护特性
—
◆ Q/GDW 12174-2021
◆ GB/T 14048.1-2012
◆ GB/T 14048.2-2020
◆ GB/T 14048.3-2017
◆ GB/T 20645-2021
◆ GB/T 2423.1-2008
◆ GB/T 2423.2-2008
◆ GB/T 2423.4-2008
◆ GB/T 4208-2008
◆ IEC60898-2003
◆ 安装条件：海拔高度＜2000m（高海拔地区需定制）安装场所的外磁场在任何方向不超过地磁场的5倍，产品附近尽量避免大的电磁干扰；断路器安装在没有雨雪侵袭，无明显摇动和冲击震动的地方，断路器一般垂直安装倾斜度不超过5°。
◆ 环境温度：-40℃- +75℃；
◆ 相对湿度：+23℃不高于83%；+40℃不高于93%；
◆ 额定电压：AC 400V；
◆ 频率：50Hz；
◆ 使用类别：A类；
◆ 运输、储存和安装条件：运输、储存和安装过程中的温度，可在-40℃～+70℃范围之间；
◆ 污染等级：3级；
◆ 外壳防护等级：IP20（除接线端子外）；
◆ 安装类别：Ⅲ级；
产品标准及工作环境
—
《智能量测开关技术规范》
《低压开关设备和控制设备低压断路器 第1部分：总则》
《低压开关设备和控制设备低压断路器 第2部分：断路器》
《低压开关设备和控制设备低压断路器 第3部分：开关、隔离器、隔离开关及熔断器组合电器》
《特殊环境条件 高原用低压电器技术要求》
《电工电子产品环境试验 第2部分：试验方法 试验A ：低温》
《电工电子产品环境试验 第2部分：试验方法 试验A ：高温》
《电工电子产品环境试验 第2部分：试验方法 试验Db 交变湿热（12h＋12h循环）》
《外壳防护等级》
《家用及其类似场所用过电流保护断路器》
产品标准
工作环境
|
|
